筒形疏水阀简介

                      大流量《 筒形疏水阀 》专利产品简介

    筒形疏水阀是本所的又一项专利技术。本网站中介绍的无疏水阀不等压《新型蒸汽供热系统》发明专利技术的特征之一是不再使用疏水阀,而筒形疏水阀的研制和应用岂不与之矛盾?
    从所周知,一些石油化工企业,因其工艺需要,生产必须连续进行,每年计划停产检修的时间短暂,一般只有10 ~ 20天,特别是对于易燃易爆现场,对于“动火”的限制非常严格。因此,在这样短的时间内要完成大规模的系统节能改造显然非常困难。类似的企业还有电厂、大型造纸企业等。
    但这类企业的用热设备用汽量又很大,小时疏水量甚至高达数十吨。为保证生产正常进行,除广泛采用进口疏水阀外,往往还要多只疏水阀并联使用。进口大口径疏水阀不仅同样存在易泄漏和寿命较短等问题,而且价格昂贵。基于这种情况,本所发明了筒形疏水阀,专用于这类企业供热系统中的大、中型用热设备的疏水,以解决现行疏水阀客观存在的漏、堵等失效问题。可见,本研究所之前用于系统改造的《无疏水阀不等压蒸汽供热系统》发明专利技术,与“筒形疏水阀”实用新型专利技术的应用并不矛盾,各有各的优势。
    此外,发电厂热力系统中的高、低压加热器的疏水量也很大。但由于发电厂对发电的安全性、连续性有特殊的要求,而疏水调节器恰好是薄弱环节。因此,采用可靠性高、调节灵敏、免维修的筒形疏水阀替换老式的疏水调节器,其意义也就显得特别重大。
    筒形疏水阀专利有如下优势:
    ⒈ 由于设计思想的突破,其内部的调节阀可以按需制成大口径。其阀孔直径可以制成30~50mm,乃至按需制成更大口径,以满足现有大型用热设备的疏水,消除多只疏水阀并联使用带来的接口多、漏点多和失效机率高等问题。
    ⒉ 由于筒形疏水阀口径足够大,没有任何杂物能够堵塞阀孔,因而不会出现因阀孔堵塞而失效的问题,工作更为可靠。
    ⒊ 由于筒形疏水阀设计有大厚度水封,在系统正常工作状态下将杜绝新蒸汽泄漏,蒸汽潜热全部有效利用,更节能。
    ⒋ 具有自动连续调节的功能,即能够对用热设备从保温状态下产生的少量凝结水到快速升温过程中产生的大量凝结水进行自动连续调节排放,自适应能力特别强,从而保证了不同工况下的正常工艺加热。
    ⒌ 筒形疏水阀的售价远低于进口疏水阀的价格,能够大幅度降低企业的采购和维修成本支出。
    ⒍ 由于筒形疏水阀内部的零件均为不锈钢材质,且没有易损件和密封面撞击破坏的弊端,在保证技术指标条件下的不维修有效寿命 ≥ 3年。
    ⒎ 也非常适用于火力发电厂内,热力系统中高低压加热器的疏水调节,实现长寿命、高可靠性、多年免维修工作,从而大大提高了电厂运行的安全性和可靠性。

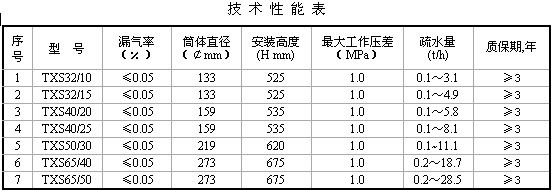

上表的説明,以TXS65/40为例:
    TXS为“筒形疏水阀”产品的简称,斜线前数据65表示连接法兰公称口径,斜线后数据40表示内部调节阀口径;
    漏气率0.05 %表示用热设备在疏水量不小于0.2 t/h时的漏气率保证值;
疏水量0.2~18.7 t/h 表示的是一个疏水范围,与工作压差直接相关,供用户选型时参考;
    质保期≥3年,表示在本所承诺的三年质保期内,如确因产品质量问题实行以旧换新。人为破切本所专利产品,属于侵权行为,产品不再属于以旧换新的质保之列。
    安装时,本专利产品与原疏水阀并联,不影响系统的正常工作。安装时还须注意,标牌正面上方为凝结水进口,下方为凝结水出口,方向安装反后不能工作。
    本专利产品与传统疏水阀比较,安装高度尺寸较大,用户在选用本专利产品时,应充分考虑用热设备原安装疏水阀的地方,是否有位置并联安装本所的专利产品。
    初次使用本所“筒形疏水阀”专利产品的用户,可试用三个月再付款,但须签订试用协议;
    大于本表调节阀最大口径型号的产品,可根据用户需要设计定作。
